PRECISION SHOULDER SCREWS SLOTTED HEAD (American Standard)

產品介紹

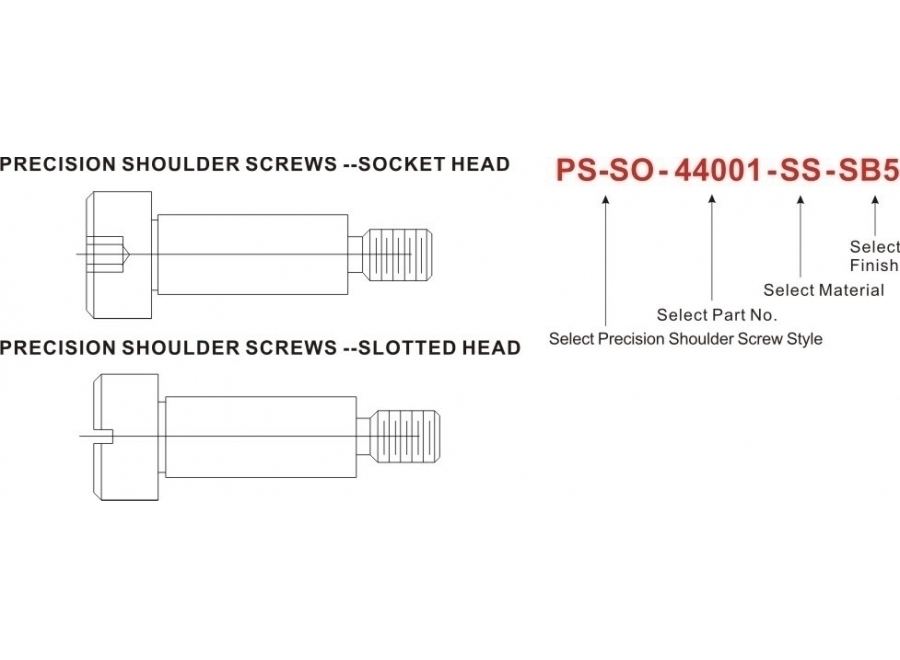

PRECISION SHOULDER SCREWS	Code
Precision Shoulder Screws Socket Head	PS-SO
Precision Shoulder Screws Slotted Head	PS-SL

Material Description	Code
Brass	B
Carbon Steel	S
300 Series Stainless Steel	SS

Finish Description	Code
Nickel Plate	S1
Chrome Plate	S2
Satin Chrome	S6
Zinc Plate	S10
Zinc Yellow Chromate	S11
Black Oxide	S22
Black Zinc	S23
Tin Plated	S24
No Finish	S14
Passivate	SB5

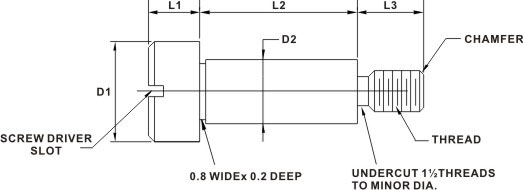

Part No.	Thread Size	D1 +0.10 -0.10	D2 +0.000 -0.026	L1 +0.25 -0.25	L2 +0.053 -0.000	L3 +0.13 -0.13
PS-SL-M301	M3x0.5	6	3.16	3.18	3.18	4
PS-SL-M302	M3x0.5	6	3.16	3.18	4.76	4
PS-SL-M303	M3x0.5	6	3.16	3.18	6.35	4
PS-SL-M304	M3x0.5	6	3.16	3.18	7.94	4
PS-SL-M305	M3x0.5	6	3.16	3.18	9.52	4
PS-SL-M306	M3x0.5	6	3.16	3.18	11.11	4
PS-SL-M307	M3x0.5	6	3.16	3.18	12.70	4
PS-SL-M3.501	M3.5x0.6	7	3.96	3.18	3.18	4.75
PS-SL-M3.502	M3.5x0.6	7	3.96	3.18	4.76	4.75
PS-SL-M3.503	M3.5x0.6	7	3.96	3.18	6.35	4.75
PS-SL-M3.504	M3.5x0.6	7	3.96	3.18	7.94	4.75
PS-SL-M3.505	M3.5x0.6	7	3.96	3.18	9.52	4.75
PS-SL-M3.506	M3.5x0.6	7	3.96	3.18	11.11	4.75
PS-SL-M3.507	M3.5x0.6	7	3.96	3.18	12.70	4.75
PS-SL-M3.508	M3.5x0.6	7	3.96	3.18	14.29	4.75
PS-SL-M3.509	M3.5x0.6	7	3.96	3.18	15.87	4.75
PS-SL-M3.510	M3.5x0.6	7	3.96	3.18	17.46	4.75
PS-SL-M3.511	M3.5x0.6	7	3.96	3.18	19.05	4.75
PS-SL-M401	M4x0.7	8	4.75	4	3.18	4.75
PS-SL-M402	M4x0.7	8	4.75	4	4.76	4.75
PS-SL-M403	M4x0.7	8	4.75	4	6.35	4.75
PS-SL-M404	M4x0.7	8	4.75	4	7.94	4.75
PS-SL-M405	M4x0.7	8	4.75	4	9.52	4.75
PS-SL-M406	M4x0.7	8	4.75	4	11.11	4.75
PS-SL-M407	M4x0.7	8	4.75	4	12.70	4.75
PS-SL-M408	M4x0.7	8	4.75	4	14.29	4.75
PS-SL-M409	M4x0.7	8	4.75	4	15.87	4.75
PS-SL-M410	M4x0.7	8	4.75	4	17.46	4.75
PS-SL-M411	M4x0.7	8	4.75	4	19.05	4.75
PS-SL-M412	M4x0.7	8	4.75	4	22.22	4.75
PS-SL-M413	M4x0.7	8	4.75	4	25.40	4.75
